產品介紹

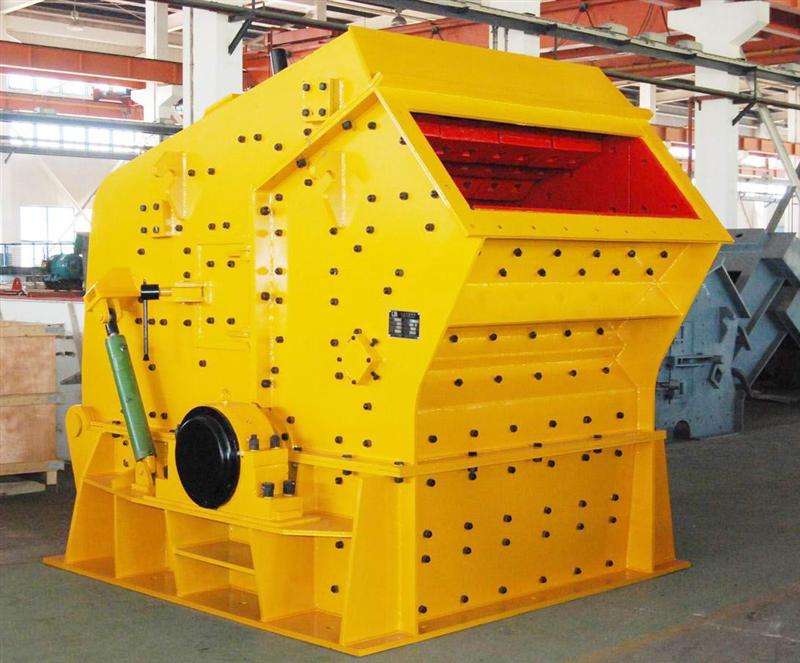

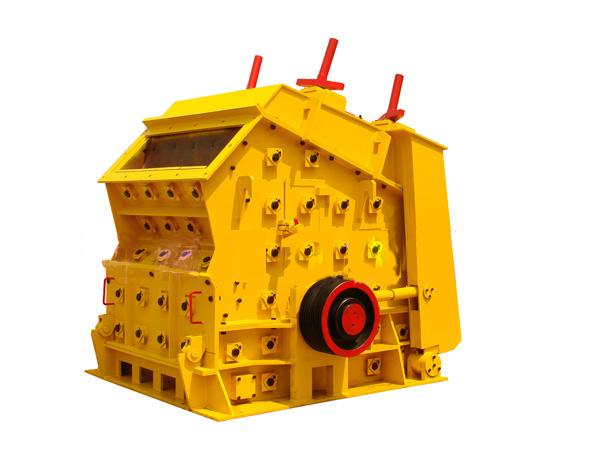

我公司生產的反擊式細碎機，引進良好技術、結合各種類型制砂機的工作原理，并根據用戶具體使用情況的信息反饋，采用其共同點所設計的節約能源制砂設備。反擊式細碎機具有生產能力強、操作方便、保護環境等技術優勢。主要適用于花崗巖、玄武巖、石灰?guī)r、河卵石、水泥熟料、石英石、鐵礦石、鋁礬土等中硬物料的細碎及人工制砂生產中。


優勢特點

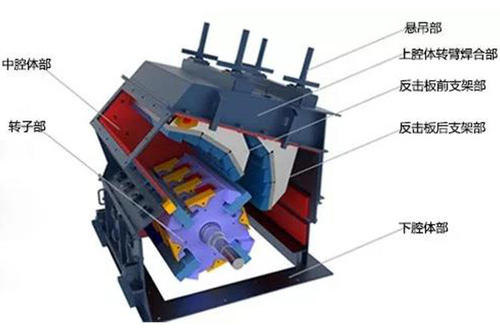

反擊式細碎機用于各種中等硬度固體物料的細碎，廣泛用于建材、化肥、采礦以及耐火材料等工業部門。具有：出料粒度小、粒型均勻、生產能力大、錘頭壽命長、配套功率小、工藝簡化（變?nèi)?jí)破碎為二級破碎）、結構簡單、維修方便、運行平穩等特點。效率高節約能源，耐磨抗壓該機破碎比大，破碎效率高，轉子具有大的轉動慣量，能耗低；采用高鉻板錘，抗沖擊、抗磨損，有效延長了易損件使用壽命。結構簡單維修方便機器結構簡單，主要由機殼、轉子和反擊板組成。通過起頂裝置，可快速打開機架，對機器進行配件更換維修操作；轉子與主軸間采用脹緊套無鍵連接，檢修方便，經濟可靠。排料粒度大小可調 粒型機器頂端配備出料口調節裝置，可簡單快捷調整反擊板與板錘間隙，控制出料大?。怀善沸螤畛柿⒎襟w，無張力裂縫，粒形較，符合各類砂石骨料的等級標準。


設備參數

反擊式細碎機技術參數

型號規格	PCX0804	PCX0808	PCX1010	PCX1212	PCX1414	PCX1616	PCX1818
進料口尺寸	400×185	550×330	1000×350	1200×450	1500×500	1600×550	1800×800
進料尺寸	≤120	≤180	≤180	≤180	≤190	≤190	≤190
出料粒度	≤5	≤5	≤5	≤5	≤5	≤5	≤5
出料蓖縫調節寬度 (mm)	5-20	5-20	5-20	5-20	5-20	5-20	5-20
水泥熟料(T/H)	20-30	35-45	45-55	100-110	100-150	170-210	250-270
石灰石(T/H)	30-45	60-65	60-75	90-100	100-150	190-250	280-310
玻璃砂(T/H)	35-45	55-65	65-75	90-120	120-150	190-250	280-310
配備功率(KW)	30-37	37-55	55-75	110-132	132-180	180-260	240-320


工作原理

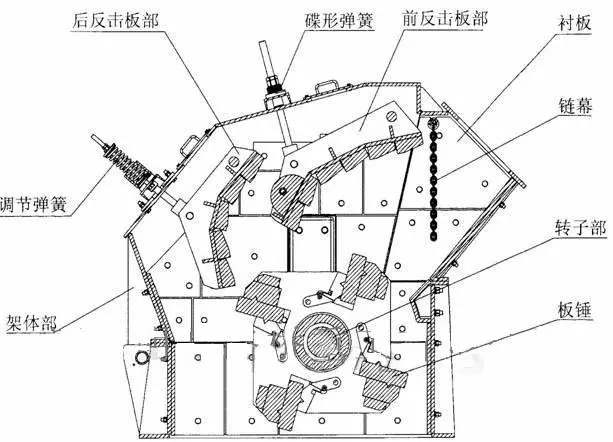

物料進入板錘作用區時，受到板錘的高速?zèng)_擊而破碎，并被拋向安裝在轉子上方的反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。本機在反擊板后采用彈簧保險裝置，當非破碎物進入破碎腔后，前后反擊架后退，非破碎物從機內排出。
