制砂機

生產能力：設備型號不同生產能力不同

加工物料：石灰石、石膏、熟料、混合材、磷化鈣、白云石、珍珠巖礦等。

經濟效益：根據生產時間和原料而定

廠家服務：我們隨時為您提供服務。

獲取方案及報價

16638882561

產品介紹

我公司生產的制砂機，在全國各地的用戶使用中，有很多種叫法，有的地方叫復合破碎機，有的叫制砂機，有的叫復合破，中國地大物博，各地文化不同，對這個設備的叫法也不同，但是，無論怎么叫它都是同一種產品，是制砂行業中常見的一種制砂主機。是綜合同類破碎機技術，對主要技術參數進行化設計而成的細碎，粗磨產品，主要用于中型水泥廠破碎水泥生料、熟料，為水泥廠技術改造或新建水泥生產線提供了一種理想的細碎設備，也適用于鐵礦石、砂巖、石膏、高爐渣、煤矸石、塊煤等其他中硬礦石的破碎。

優勢特點

制砂機通常由進料斗、分料器、渦動破碎腔、葉輪、主軸總成、底座、傳動裝置及支架，潤滑系統等九部分組成。下面就這九個部分作一詳細介紹。


1.進料斗

進料斗的結構為一倒立的棱臺體（或圓筒體），進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

2.分料器

分料器安裝在渦動破碎腔的上部,分料器的作用就是將從給料斗來料進行分流,使一部分物料經由中間入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中間入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，加大生產能力，提高破碎效率。

3.渦動破碎腔

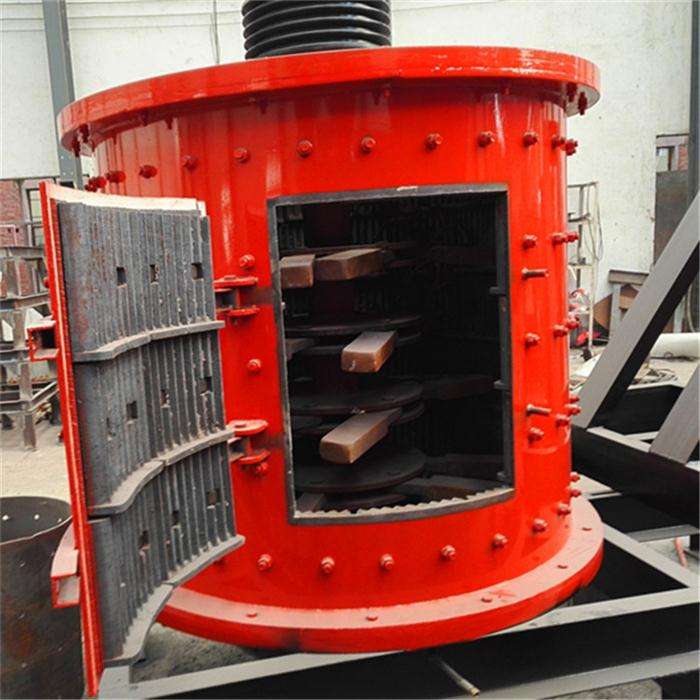

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用只限于物料之間，起到耐磨自襯的作用。觀察孔是觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時要將觀察孔密封關嚴。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生氣流，在渦動破碎腔內通過分料器、葉輪形成內部自循環系統。

4.葉輪

葉輪結構由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是hx立式?jīng)_擊破碎機的關鍵元件。物料由葉輪上部分料器的中間入料管進入葉輪的中間。由葉輪中間的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，安裝有特殊材料制成的耐磨塊，可以更換。葉輪將物料加速到60-75m/s速度拋射出去，沖擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損。

5.主軸總成

主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

6.底座

渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的中間，用于安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

7.傳動裝置

采用單電機或雙電機驅動的皮帶傳動機構(75kw以上,為雙電機傳動),雙電機驅動兩臺電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力平衡,不產生附加力矩。

8.支架

根據破碎機工作場所不同--露天作業或室內作業，可以考慮配置支架或不配置支架。

9.潤滑系統

采用美孚車用潤滑脂集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用于油泵定期加油。

設備參數

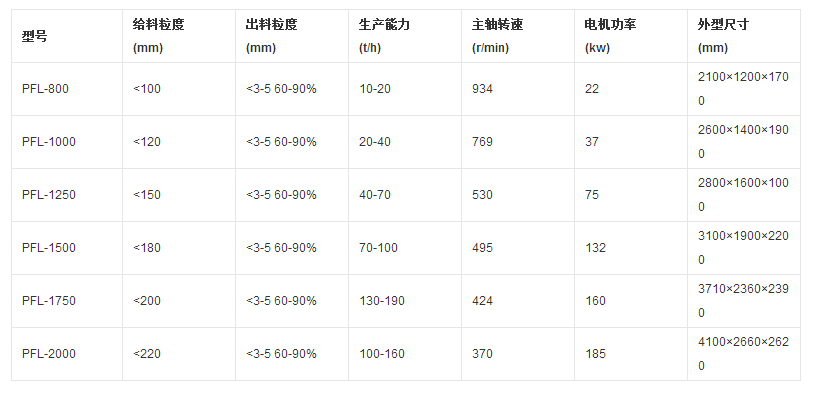

我公司生產的制砂機的技術參數


工作原理

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度.

（1）結構簡單合理、運行成本低。利用石打石原理，磨損小。

（2）破碎率高、節約能源。

（3）具有細碎、粗磨功能。

（4）受物料水分含量影響小、含水份可達8%左右。

（5）更工作噪聲低于75分貝（db級），粉塵污染少。

（6）適合破碎中硬、特硬物料。

（7）產品成立方體，堆積密度大，鐵污染很小。

（8）葉輪自襯磨損小、維修方便
